1概述

数据中心是国度驯顺的“新基建”七大限度之一。数据中心在国民经济和社会发展中所起的作用越来越进军，数据中心照旧成为了九行八业的要道基础轮番，为经济转型升级提供了进军相沿。

数据中心要达成握续安祥初始，前提是其供电系统应安祥可靠、接续交。现时，进军历程高的A级数据中心一般聘用2N架构的UPS供电表情，以达成容错条件，供电系统包括险阻压配电、后备发电机组、接续交电源、后备蓄电板、精密配电等子系统，典型的数据中心供电系统如图1所示。

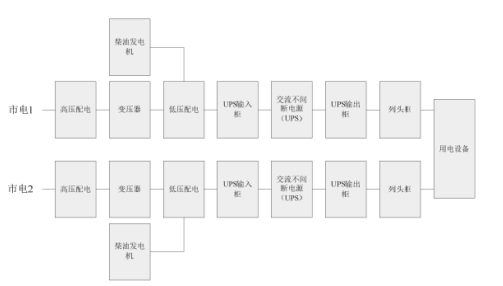

图1 典型数据中心2N供电系统图

从图1不错看出，最终的用电建筑达成了全程双路由容错供电。

2 结尾配电

数据中神思房的结尾配电一般是指从接续交电源输出柜到最终用电建筑的配电部分，最终用电建筑包括IT建筑、能源建筑和照明等。数据中心的结尾配电最接近用电建筑，是通盘供配电系统中的要道时势，它的安全可靠十分进军。

传统的结尾配电时期一般聘用列头柜加电缆配电，典型的配电系统如图 2 所示。

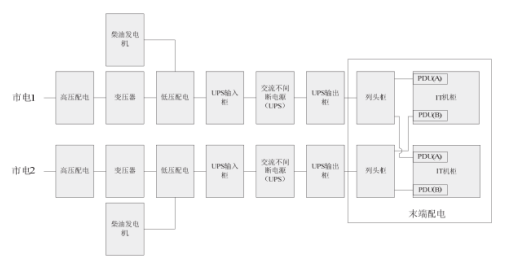

图2 数据中心典型配电系统图

注：系统图中的方框部分即为结尾配电部分。

3列头柜配电时期探讨

按照国度轨范的条件，A级数据中心的基础轮番宜按容错系统确立。当数据中心的结尾配电聘用列头柜加电缆配电时，存在多种决议。以数据中心应用较多的顽固冷通谈为例，配电决议主要有如下4种决议。

3.1决议一

决议一如图3所示。

图3 列头柜双柜配电决议

注：图中仅示出了其中一列机柜的配电电缆，另一列机柜同理。

每个顽固冷通谈竖立两个列头柜，区分位于每列的头部，每个列头柜由不同的UPS系统引出，即列头柜A由2N双母线系统的UPS系统A引出，列头柜B由2N双母线系统的UPS系统B引出。

IT机柜的供电表情为：每个IT机柜内包括两路PDU，PDU(A)和PDU(B)，其中PDU（A）通过电缆由列头柜A取电，PDU(B)通过电缆由列头柜B取电。

本供电决议的优点是达成了全程双回路供电，无单点故障点，供电架构显着。过失是IT机柜的供电需要跨列引电，布线有一定难度。

3.2决议二

决议二的机柜移交和决议一沟通，如图3所示，但列头柜的里面确立和配电电缆的敷设不同。具体决议是：每个顽固冷通谈也竖立两个列头柜，列头柜A和列头柜B，但每个列头柜里面又分为A、B两路，每路由不同的UPS系统引出，即列头柜A和列头柜B内的A路由2N双母线系统的UPS系统A引出，列头柜A和列头柜B内的B路由2N双母线系统的UPS系统B引出。

IT机柜的供电表情是IT机柜的两路PDU均来自于本列的列头柜，其中PDU（A）来自于本列列头柜中的A路，PDU（B）来自于本列列头柜中的B路；这种供电表情结构显着，但当列头柜需要扩容、更换或移位时，后端IT机柜的割接难度和使命量较大。

3.3决议三

决议三和决议二的不同之处仅在于IT机柜的取电表情不同，即IT机柜的两路PDU区分来自于不同的列头柜，且不同路，第1列的IT机柜的PDU（A）来自于列头柜A内的A路，PDU（B）来自于列头柜B内的B路；第2列的IT机柜的PDU（A）来自于列头柜B内的A路，PDU（B）来自于列头柜A内的B路；这种供电表情保证了IT机柜的供电为全程双路由，且不存在单点故障点，但布线比拟复杂，现场接线容易发生造作，可能导致IT

机柜由假双路电源供电。

3.4决议四

决议四如图4所示。

图4 列头柜单柜供电决议

每个顽固冷通谈只竖立1个列头柜，位于其中一列的头部，列头柜里面分为A、B两路，区分由不同的UPS系统引出。IT机柜的两路PDU区分由列头柜内的A路和B路取电。

这种决议的优点是只占用了一个机柜位置，细水长流了持重的机房空间资源。过失是电缆需要跨列敷设，且当列头柜需要维修、扩容、更换或移位时，将酿成后端悉数IT机柜断电。

3.5列头柜配电决议对比

对上述4种列头柜配电决议进行对比，如表1所示。

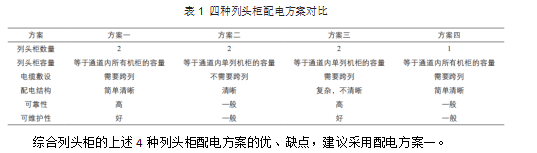

表1 四种列头柜配电决议对比

概括列头柜的上述4种列头柜配电决议的优、过失，提倡聘用配电决议一。

3.6列头柜配电时期分析

列头柜配电时期要占用持重的机房资源，每台列头柜要占用了一个机柜位置，使得可出租的IT机柜数目变少。列头柜配电聘用电缆进行出线，出线确立1P或2P空开，每一个出线回路邻接一根电缆到一台机柜，再通过工业邻接器能够班师邻接到PDU的端子排上，为工作器进行供电。列头柜在盘算中时时会确立一些备用回路，以备日后机柜扩容能够维修，当列头柜决议落地实施后，再进行改革和更正会突出郁闷，甚而需要停机进行功课。聘用电缆出线，要是双路配电的决议，会有无数的电缆需要部署，后期保重、增多、减少机柜、改革机柜布局、增多机柜容量等难度很大。另外，电缆中间莫得监控，长久通过大电流出现绝缘老化时无法提前预警，对运营带来潜在危境。

4 智能小母线配电时期探讨

由于列头柜要占用持重的机房资源，且配电不够无邪，业界一直在商议愈加无邪可靠的结尾配电时期，智能小母线配电时期应时而生。

智能小母线是相对应用于低压配电系统的大母线而言的，应用于机房结尾配电，且电流一般在800A以下的微型母线系统。

4.1智能小母线的分类

智能小母线按照结构不错分为滑轨式小母线和直列式小母线。

所谓滑轨式小母线，是指铜排导体聘用环绕式移交，中间形成一个连气儿的空间通谈，底部连气儿开槽，支握在职意点位插接取电的母线体式。

滑轨式小母线具有全程全点位接入分支回路的特质。插接箱在母线槽的下方安装，即插即用，母线槽无需断电即可达成插接箱的在线插拔；母线槽为模块化结构，支握分步实施、延续、扩张和重构，支握部件的按需分项采购和部署。

所谓直列式小母线，是指铜排导体聘用高下比肩平行移交，母线傍边两侧可间隔或密集移交插孔接入分支回路的母线体式。

直列式母线结构马虎，本钱更低。但其插接箱是固定的，不成左证需求无邪挪动，插接箱在母线槽的傍边水宽泛向安装，插接口的数目有限，全体扩容性差。另外，插接箱的体积大，占用空间大，不易更换，保重波折。因此，直列式小母线符合后期决议不进行改革，大界限固定确立的部署。

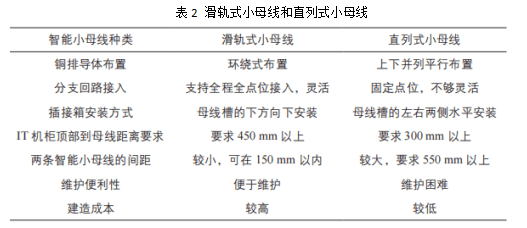

滑轨式小母线和直列式小母线的特质对比如表2所示。

表2 滑轨式小母线和直列式小母线

由于滑轨式小母线的插接箱在母线槽的下见识下安装，两条智能小母线间距不错截止在150mm以内，占用IT机柜上方的水平空间较小，一般不错在500mm以内。插接箱朝向机柜后侧，便于操作和不雅察。而直列式小母线占用IT机柜上方的水平空间较大，一般都600mm以上，未便于安装，且未便于后期的操作和不雅察。因此，智能小母线保举聘用滑轨式小母线，不提倡聘用直列式小母线。

4.2智能小母线真是立表情探讨

关于顽固冷通谈，智能小母线有单列单母线和单列双母线两种确立表情。

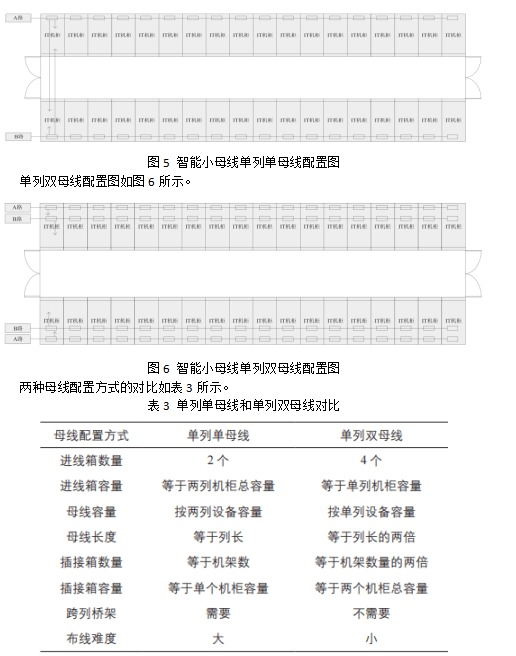

单列单母线确立图如图5所示。

由于聘用单列单母线表情，需要跨列桥架，布线难度很大，不提倡聘用此种确立表情，保举聘用单列双母线确立表情。

4.3智能小母线插接箱确立表情探讨

IT机柜通过插接箱从母线取电，即母线通过插接箱将电送至IT机柜内的PDU。插接箱有单路输出和三路输出两种，单路输出的插接箱一般为单相，有的具备调相功能。三路输出的插接箱输入一般为三相，输出当然分相，成心于三相均衡。

因此，插接箱真是立表情不错分为一双一模式和一双三模式。一双一模式真是立图如图6所示，一双三模式如图7所示。

诚然插接箱一双一真是立表情显着浅薄，发生故障时只影响一个机架，但本钱较高。斟酌到IT机柜有两路供电，由于聘用单列单母线表情，需要跨列桥架，布线难度两路供电同期发生故障的可能性很低，而况，一双三表情聘用一般三相输入，输出到三个机柜当然分相，不需要特殊斟酌三相均衡问题，因此保举聘用一双三真是立表情。

5结尾配电时期对比分析

5.1列头柜配电时期与智能小母线配电时期的优过失

传统的机房结尾配电时期聘用列头柜加电缆的配电表情，列头柜需要占用机柜安装位置；需要安装走线架，施工难度大，电缆较多，且一般需要一次性建成；IT机柜的配电容量是固定的，无法进行无邪改革；若机房搬迁，列头柜、电缆、走线架等一般无法叠加行使。

智能小母线配电时期聘用了进线箱、母线槽和插接箱，为模块化结构，不需要占用持重的机柜安装位置；无需走线架，施工工期短；若IT机柜容量改革，插接箱可热插拔，只需更换插接箱即可；若机房搬迁，建筑均可叠加行使。

但智能小母线也存在如下过失。

（1）对机房高度条件更高。聘用列头柜配电表情，为倨傲走线条件，一般条件IT机柜上方有不小于500mm的高度，而智能小母线，条件上方不小于800mm的高度。

（2）保重操作不浅薄。智能小母线的安装位置较高，操作主谈主员要是要对开关进行分合闸等操作，比拟不浅薄。

（3）竖立复杂。若插接箱内的空气开关故障，就要更换插接箱，而况插接箱更换后需要厂家重新竖立通信地址。

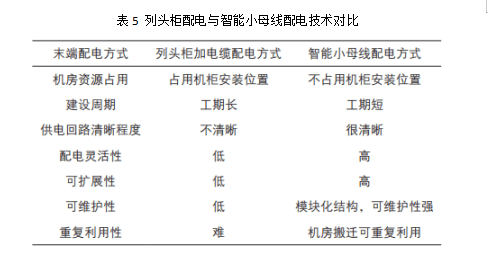

两种配电表情的特质对比如表5所示。

说七说八，要是是一次性部署工作器或是决议固定的数据中心，一般会聘用列头柜加电缆的配电决议。要是是需要分批次部署工作器的数据中心，或后期需要进行结尾负荷改革的数据中心，保举聘用全点位、滑轨式的智能小母线配电决议。

5.2两种配电表情的造价对比

咱们仍以常见的顽固冷通谈来进行对比，该顽固冷通谈聘用2N双母线UPS供电表情。一般来说，顽固冷通谈内的单列IT机柜数目在25个以内，现假定为单列18个机柜，若聘用列头柜配电表情，则单列IT机柜数为17个，单个IT机柜额定功率为4kW。聘用智能小母线决议，则单列机柜数为18个机柜。

列头柜配电决议如图3所示，智能小母线配电决议如图7所示。

列头柜配电决议的造价如表6所示。

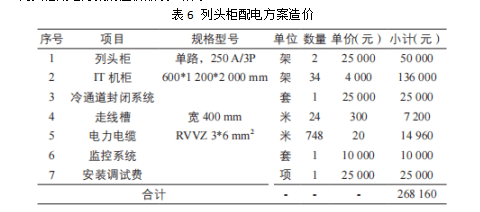

表6 列头柜配电决议造价

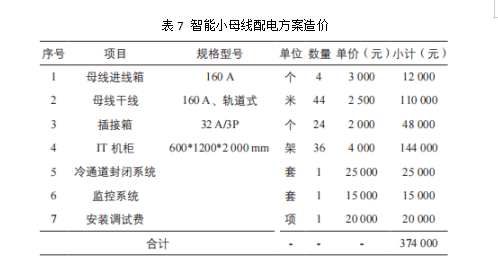

智能小母线配电决议的造价如表7所示

从表6和表7不错看出，两种配电表情的造价收支105840元，但智能小母线配电表情不错多安装2个IT机柜，假定每机柜的月房钱（不含电费）为2500元，则多花的投资部分，其回收期约为1.76年。在10年的运营期内，小母线配电表情不错为增多房钱收入约49.4万。

6 安科瑞精密配电及监控系统责罚决议

6.1概述

跟着数据中心的迅猛发展，数据中心的能耗问题也越来越凸起，关连数据中心的能源治理和供配电盘算照旧成为热点问题，高效可靠的数据中心配电系统决议，是提升数据中心电能使用后果，裁汰建筑能耗的有用表情。要达成数据中心的节能，最初需要监测每个用电负载，而数据中心负载回路突出的多，传统的测量姿色无法倨傲本钱、体积、安装、施工等多方面的条件，因此需要聘用适用于数据中心蚁集监控条件的多回路监控安装。

6.2应用方位

适用于运营商、金融、政府、互联网、企业等数据中心

6.3系统结构

6.4系统功能

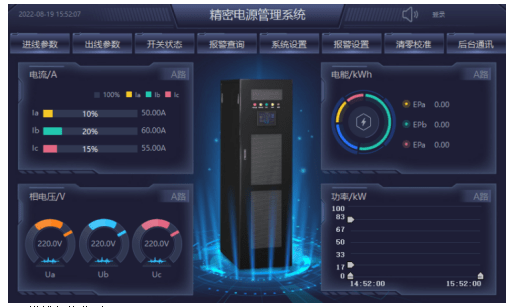

1）主页

开机参预主页，包含进线参数、开关景色、出线参数、报警查询等功能，按按钮可参预各功能界面稽查。

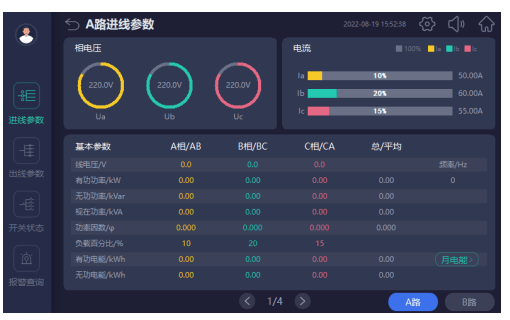

2）进线参数监测

监测主路的三相电压、电流、系统频率；各项及总的有功功率，无功功率，视在功率，功率因数，有功电能、无功电能；电流、电压不屈衡度；电流、电压谐波含量；最大需量。

3）出线参数监测

分支回路的电压、电流、有功功率、有功电能、功率因数额定电流竖立、各相电流值；负载百分比；最大需量。

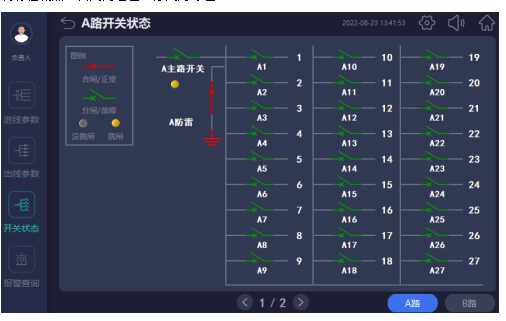

4）开关景色

左侧一列为主路开关景色，主路跳闸SD景色、主路防雷开关景色、主路防雷故障点景色，默许为无源检测点，分闸为绿色，合闸为红色。主路右侧的齐为岔路开关景色；默许为有源检测点，合闸为红色，分闸为绿色。

5）报警查询

现时报警界面可稽查及时报警和历史报警；开关量手脚告警；自便数据的定时存储；进线过电流2段阀值越限告警，可自便设定告警值；进线过压、欠压、缺相、过频率、低频率越限告警；声光告警功能。

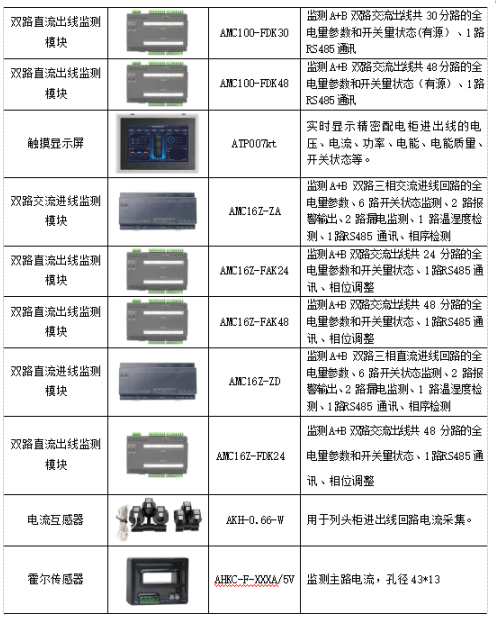

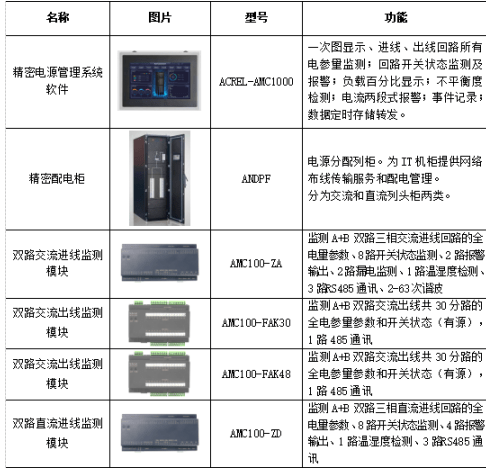

6.5系统硬件确立

7安科瑞智能母线监控责罚决议

7.1概述

数据中心IT工作器配电传统聘用精密配电柜，占用空间较大，配电线缆多，新增建筑未便，为了细水长流面积，智能小母线决议由于不占用机房面积、可按需无邪插拔，受到许多数据中心的意思意思，被越来越多的应用。

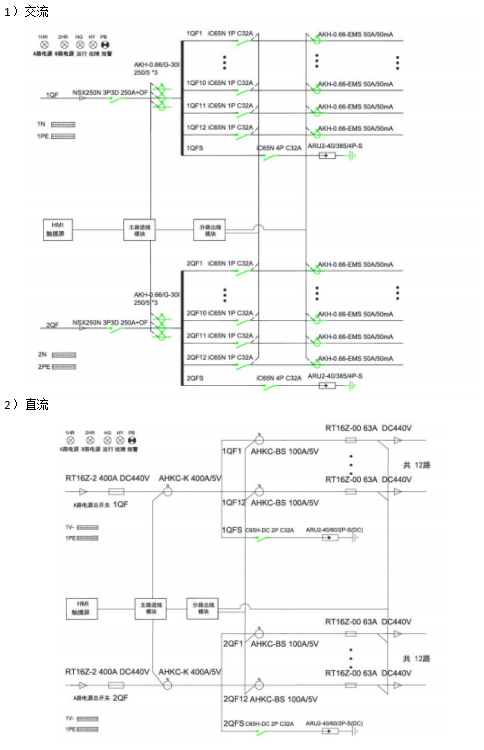

安科瑞智能母线监控居品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还不错搭配母线槽邻接器红外测温模块用于监测母线槽的初始温度，确保母线槽配电安全。通过圭臬网线手拉手书单组网，不错达成自便插接箱测验或更换时不影响其他在线初始的插接箱的数据上传通信。

7.2应用方位

适用于运营商、金融、政府、互联网、企业等数据中心。

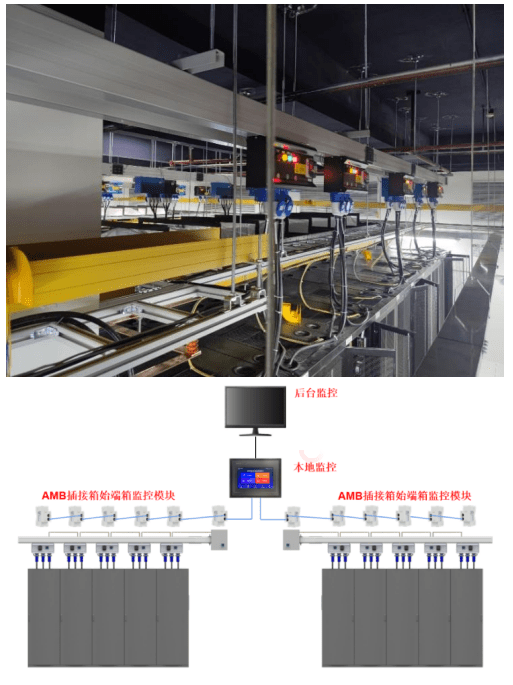

7.3系统结构

7.4系统功能

1）及时监测

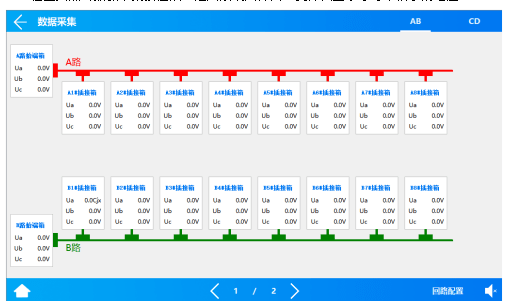

在主页点击数据蚁集按钮后，参预系统图界面：此界面走漏了每个箱子的电压。

2）基本参数界面

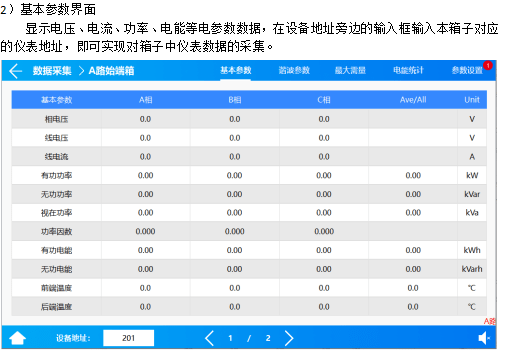

1、首先在电脑桌面双击【360驱动大师】图标来启动360驱动大师。

走漏电压、电流、功率、电能等电参数数据，在建筑地址独揽的输入框输入本箱子对应的姿色地址，即可达成对箱子中姿色数据的蚁集。

3）谐波数据

7.5系统硬件确立

8记忆

结尾配电是数据中心供配电系统的末梢时势，它的可靠性、安祥性和可保重性班师关系到IT建筑的安全供电。数据中心的结尾配电表情主要包括两种，一种是聘用列头柜加电缆的配电表情，另一种是智能小母线配电表情。本文通过分析，得出如下论断：

（1）关于顽固冷通谈，要是聘用列头柜加电缆的配电表情，提倡聘用上文中的决议一，即每个冷通谈确立2个列头柜，每个IT机柜区分从2个列头柜各取1路电源。

（2）智能小母线分为滑轨式小母线和直列式小母线，斟酌到机房的推行应用环境，保举聘用滑轨式小母线，不提倡聘用直列式小母线。

（3）智能小母线保举聘用单列双母线决议。

（4）智能小母线的插接箱保举聘用一拖三决议。

（5）关于分批次部署工作器的数据中心，或后期需要进行结尾负荷改革的数据中心，利害提倡聘用滑轨式的智能小母线配电决议；要是是一次性部署工作器或是决议固定的数据中心，可聘用列头柜加电缆的配电决议。

（6）智能小母线造价相对较高，投资回收期约为2年。

总的来说，由于智能小母线具有不占用机柜位置、配电回路显着、模块化结构、工期短、可叠加行使等优点，诚然其造价相对较高，但在通盘运营期内不错为投资方带来更大的收益。因此，提倡在数据中心内实行应用智能小母线结尾配电时期。
