1 笼统

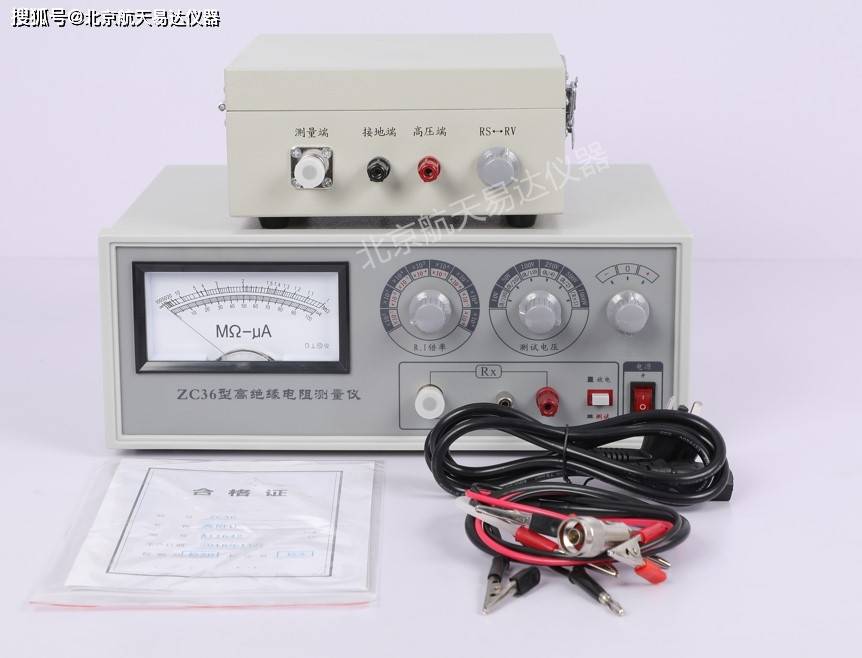

ZC36型高绝缘电阻测量仪用于测量绝缘材料、电工产物、各式元器件的绝缘电阻；与恒温水浴配套后，还能测量不同温度下的塑料电线电缆（无屏蔽层）的绝缘电阻，该仪器用有测量精度高、性能牢固、操作简便、输入端高压短路等优点，仪器的蕞高量程1017Ω电阻值（测试电压为1000V和10-14A微电流）。

本仪容贯彻Q/TPGG 9-2012高绝缘电阻测量仪（高阻计）企业圭表。

本仪器电极箱按国标GB1410-2006固体绝缘材料体积电阻和名义电阻率考验步骤。

2 规格及技艺特质及使用条款

2.1 规格和主要技艺参数

型号： ZC36型高绝缘电阻测量仪

电阻：（106~1012）Ω，准确度为10级

测试电压为10V、50V、100V、250V、500V、1000V

2.1.1测试电压(见表1)、测量鸿沟(见表2) 和倍率量程(见表3)

表 1

测试电压（V）

误 差

DC—10V

±5%

DC—50V

±5%

DC—100V

±5%

DC—250V

±5%

DC—500V

±5%

DC—1000V

±5%

表 3

档数

倍率

量限(A)

基本缺点

1

10-1

1×10-5—2×10-7

±10%

2

10-2

1×10-6—2×10-8

±10%

3

10-3

1×10-7—2×10-9

±10%

4

10-4

1×10-8—2×10-10

±10%

5

10-5

1×10-9—2×10-11

±10%

6

10-6

1×10-10—2×10-12

±20%

7

10-7

1×10-11—2×10-13

±20%

8

10-8

1×10-12—2×10-14

±20%

2.2 使用条款

①环境温度： 0～40℃

②相对温度：≤70%

③供电电流：交流220V ±10% 50Hz

2.3 仪器可一语气使命8小时

2.4 破钞功率：约10W

2.5 外形尺寸： 长宽深 355mm×320mm×145mm

2.6 重 量： 约6kg(主机)

3 仪器结构及使命旨趣

3.1 仪容结构：主要由五部分构成如图1

图1　结构图

①直流高压电流输出10，50，100，250，500，1000V六档

②把柄试样的电阻值及直流高压值采选合适的量程倍率。

③高输入阻抗直放逐大器（输入阻抗>1015Ω）

④磋议仪容，磋议被测绝缘电阻和微电流值。

⑤电源供给仪器各部单干作电源。

3.2 仪容作高阻测试时其主要旨趣如图2所示，测试时被测试样电阻Rx与高阻抗直放逐大器的输入电阻(倍率电阻)“Ro”串联并跨接于直流电源上,高阻抗直放逐大器将其输入电阻“Ro”上的分压电压Uo经放大后送磋议器磋议被测绝缘电阻值，并按（1）式野心绝缘电阻。

图2 旨趣图

U测试电压 Ro倍率取样电阻 其上电压为Uo

Rx被测试样的绝缘电阻 Ko为放大器的放大倍数

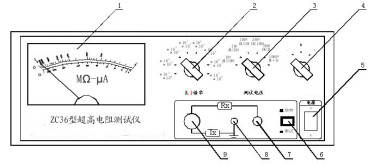

3.3 仪器功能键布局

1、磋议表头 2、倍率采选开关 3、电压采选开关

4、表头极性切换 5、电源开关 6、放电测试开关

7、高压输出 （L） 8、接地端钮 (G) 9、输入端口(E)

图3 功能键布局

4 安全防护事项

4.1 使用前务必详阅此诠释书，并遵从磋议法子，秩序操作。

4.2 请勿使用非原厂提供之附件，以免形成不必要的亏蚀。

4.3 进行测试时，本仪器所有测量端E、L及地之间有直流高压，严禁东说念主体构兵，以免触电。

4.4 为幸免测试线本人绝缘长远形成缺点，按仪器测量端“L”的测试线应尽可能悬空，不与外界 物体相碰。

4.5 当被测物绝缘电阻值高，切测量出现指针不牢固景色时，可将仪器屏蔽端“G”接上。也可用加屏蔽盒的步骤，行将被测物至于金属屏蔽盒内，此后将屏蔽盒接仪器“G”端

4.6 测试完毕之后，方可废除贯串线。

4.7 仪器不宜在日光、高温、高湿场合使用和存放。

4.8 本仪器骄气有用量程应为10—1如表头指针磋议>10时应将量程采选开关升高一档。

5 常用接线步骤

5.1 高阻测试接线见图4

图4 接线图

5.1.1 仪器接线步骤

测量端接圆头黑线，接黑夹黑线，红色端子接红夹红线。另一端接被测物或电极箱。

5.2 操作法子

5.2.1 接通电源线，不雅察表头指针应指向左侧∞，不然用一字螺丝刀诊疗表头下端的⌒。倍率开关 放至102档，测试电压放至10V，拨码开关放至“0”档，放电/测试按钮弹出，即为放电情状。掀开电源开关，预热30分钟(防护测试环境湿度必须≤70%不然会影响测试精度.)若是绝缘电阻大于109Ω（1000MΩ）时应将被测试物屏蔽，以免外界干豫。

5.2.2 将测试电压采选开关置于所需的测试电压档。放电/测试按钮按下，即为测试情状，对试样 经一定时间充电(视试样散播电容大小而定一般在15s,电容量大时可妥当延伸充电时间)。拨码开关调到“+”档。不雅察表头指针：

A 若发现指针很快打出满度,则立行将拨码开关调到“0”档,待查明原因再进行测试(这时蕞

大的可能是被测样品可能有短路)。

B 若是指针在1-10之间，待指针牢固既可读数据。若是指针不在1-10之间，进取调一档倍率 开关，恭候20s后不雅察指针是否在1-10之间，若是还不在，赓续调一档倍率开关，直到指针在1-10之间。（每次调过倍率档都要恭候20后再诊疗）。

注：在测量绝缘电阻时,如发现指针有连续飞腾景色,这是由于介质的摄取景色所致,若在很长 时间内未能牢固,一般情况下取其合上测试开关后一分钟时梗概更万古期,读数当作试样的绝缘电阻值.

5.2.3 读数据

领先读表头指针指向，单元兆欧。然后读倍率开关指向的倍率。读测试电压开关所指所有，蕞后将这三个数相乘即为被测试样的绝缘电阻值。

注：测试电压开干所有10V为K=0.01,50V为K=0.05,100V 为K=0.1,250V为K=0.25,500V 为K=0.5,1000V 为K=1

举例：表头读数为2，倍率开关所指所有为106 ，测量电压为500V，被测电阻为 2×106×0.5=106 MΩ=106×106=1012 Ω。

5.2.4 测试扫尾，领先将放电/测试按钮弹出，即为放电情状，然后将拨码开关放至“0”档，将倍 率开关放至102档，将测试电压放至10V。（前边法子一定要按法律诠释注解进行）。测量扫尾后，必须对被测物进行充分放电,对电容较大的试样(约在0.01μF以上)需经一分钟摆布的放电方能取出试样,以防试样电容中残余电压电击，影响被测物的下次测量。

5.3 用三电极系统测试绝缘材料的体积电阻和名义电阻。

5.3.1 电极箱里面接线

按下图将被测材料的试样置于电极箱内，（一般试样为10cm×10cm或￠10cm），被保护电极 和保护电极之间用定位块定位（这两个电极之间千万不可相互构兵，不然将损坏仪器），然后拿掉定位块。将箱内红色鳄鱼夹夹住测量电极，玄色鳄鱼夹夹住保护电极。

5.3.2 电极箱外部接线

测量端接圆头黑线，接地端接黑夹黑线，红色端子接红夹红线。

1）测试试样体积电阻时，电极箱上的采选开关置于，此时箱内三电极的情状如图5。

2）测试试样名义电阻时，电极箱上的采选开关置于，此时箱内三电极的情状如图6。

图5　测体积电阻 图6　测名义电阻

图中：

（1）被保护电极　（2）不保护电极　(3)　保护电极　（4）被测试样

注：①本仪器所波及三电极的尺寸是依据《GB1410固体电工绝缘材料、绝缘电阻、体积电阻所有和名义电阻所有考验步骤》中的规定制作的，其主要尺寸如下：

测量电极直径 = 5 cm

保护电极内径= 5.4 cm

保护电极与测量电极间的漏洞= 0.2 cm

②体积电阻（）名义电阻（）出动开关：为了操作方便无误，故接管出动开关， 当旋钮指在处时，高压端加在不保护电极上，测试端加在被保护电极上，保护电极接地。当旋钮指在处时，高压端加在保护电极上，测试端加在被保护电极上，不保护电极接地。

③测量体积电阻值（）求出体积电阻率（）

a. 将出动开关旋至处。

b. 从ZC36型高绝缘电阻测量仪上读出值。

c. 依下述公式野心出值：

：3.1416

: 测量电极直径（cm）本电极为5 cm。

：测量电极间漏洞=0.2cm

: 绝缘材料试样的厚度（cm）

：体积电阻值

: 被保护电极有用面积 平方厘米（cm2）

把柄本电极的底面积为

下表求出的值：

表 4

1mm=0.1cm

2mm=0.2cm

3mm=0.3cm

212.37cm

106.19cm

70.79

例：聚四氟乙烯试样

（厚度为0.2cm）

=4×1016Ω（从ZC36型高绝缘电阻测量仪上读出）

代入公式：=4×1016×106.19≈4.2476×1018(Ω·cm)

④测量名义电阻值（）求出名义电阻率（）

a. 将出动开关旋至处。

b. 从ZC36型高绝缘电阻测量仪上读出值。

依下述公式野心出值：

：名义电阻率 ：名义电阻值

: 被保护电极的有用周长厘米（cm） : 两电极之间的距离单元厘米（cm）

例：聚四氟乙烯试样

（厚度为0.2cm）

=6×1015Ω（从ZC36型高绝缘电阻测量仪上读出）

= =15.708cm =0.2cm

代入公式：=6×1015×15.708/0.2≈4.71×1017Ω

⑤测量总电阻

将出动开关旋至Rv处，只用迂回电极，而无谓保护电极，这么就成为二电极系统从ZC36型高绝缘电阻测量仪上读出数值即为总电阻值。

防护！作念5.3测试电阻时请严格按照如下法子进行：

1）测量名义电阻及体积电阻之前，对试件必须作清洁处置，用蒸馏水及干净棉布清洗试件之后，用洁净的干布将试件擦干，放手在干燥处24小时以上。环境湿度≤70%。

2）试样必须大于不保护电极面积，应平滑、无裂纹、气泡和机械杂质等裂缝。

3）试样测试必须放在电极箱内并扣上盖子。

4）无谓电极箱测量时，不要因呼吸作用使试件名义受潮。

5）绝缘电阻越大,充电时间就越长，1010Ω到1012Ω充电时间3分钟，测量扫尾，必须放电3分钟能力进行第二次测量，不然会影响叠加性。若是按上头步骤测量，发现叠加性不好，那么，充放电时间还需加长。

6）针对归拢产物两次以上的测试，务必要确保两次测试时的环境条款（如：温度、湿度等）及测试条款（如：充放电时间）一致。

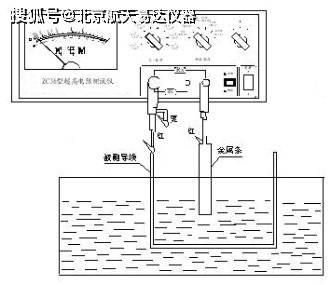

5.11 和恒温水浴配套后，能测量不同温度下的塑料电线电缆的绝缘电阻。

按图7把被测电线电缆浸没于水中，水应与地面绝缘(冷落接管塑料桶)，使其两头导电芯线 部分浮现水面至少300mm。将仪器输入端与被测电线电缆芯线连续；高压输出端与一根放入

水中的金属条连续。

5.12 微电流测试：

（1）将被测讯号源用测量电缆线和导线接Ix测试端和接地端。

（2）将极性开关置于被测微电流讯号相应的极性“+”或“-”。

（3）倍率开关自×10-1A起逐档编削倍清廉至读数明晰。

（4）将仪容上读数乘上倍率磋议，即为微电流值。举例读数为6.8×10-6倍率为×10-5，数值为6.8×10-6×10-5=6.8×10-11A。

（5）仪器进行下一次测试，具体操作法子如前。

仪器使用完毕，应先堵截电源，并将面板上各开关还原到测试前的位置，废除所有接线，将仪器安放在扶直处。

图7

6 防护事项

6.1 接到Rx,Ix的测试导线必须用高绝缘的屏蔽线(绝缘电阻>1014Ω)导线长度不应逾越1米。

6.2 本仪器一般情况下不可用来测量一端接地的试样的绝缘电阻,在测试

时,试样应放在高绝缘的垫板上,以退守走电影响测试成果。

6.3 测试电机,电器等电工产物时,应尽量以将面积较大的或外露的电极部分接至仪器的高压

端,以免外界干豫。

6.4 对电缆产物,如有外金属护套可将这部分当作一电极,接至仪器高压端,而将芯线接至测试

输入端,关于无外衣护套的电缆,则可恣意贯串,但试样必须放在金属屏蔽罩内,罩壳外接地。

6.5 测试高阻值电阻时,一般测试电压不逾越100V。

6.6 当被测电阻高于109Ω时,应将试样置于屏蔽箱内,箱外壳接地。

6.7 测试时东说念主体不可构兵试样及聚会试样,以防触电以及影响测试精度。

6.8 测微电流时“放电”、测试开关置于放电位置，被测电流源应妥善接地，以免外界干豫。

7常故障摈斥

7.1 接通电流后电源磋议灯不亮,请查验,保障丝是否损坏。

7.2 接通电流后,表头指针不回到∞点,请查验环境湿度是否在70%以下,高压开关是否置在“放电”位位置,倍率开关是否在102档。

7.3 在测试时,指针不偏转,顺时针编削倍率开关也无偏转,查验高压输出端是否有高压输出。

8检定步骤

8.1　电压校验

将仪器“高压输出”端和“接地”端按图8与输入阻抗在10M以上数字电压表相连，别离读出仪 器在额定电压(Vsi)为10V，50V，100V，250V，500V和1000V时输入阻抗在10M以上数字电压表上对应电压值(Vsi)，并按下式野心缺点，应妥当表1中测试电压缺点。

图　8

8.2　电阻校验

将仪器的“高压输出”端和“输入”端按图9与可调圭表高阻箱(Rsi)相连。任选几点高阻箱上电阻值，待仪器牢固时读取对应骄气值(Rxi)，并按下式野心缺点，应妥当表2中电阻基本缺点。

图　9

9 仪容的成套性

ZC36型高绝缘电阻测量仪 1台

电源线 1根

测试线 1付

使用诠释书 1份

及格证 1张

10 选配件

电极箱（专用测试线） 需另购

11 其他

11.1 仪容在输送和使用中，应拦截轻放，幸免剧烈弥远的升沉。

11.2 保存仪容的场合不应有灰尘，其环境温度为0～40℃，相对湿度不逾越80%，且在空气中不应含有足以引起腐蚀的无益杂质。

11.3 仪容自购买日起12个月内，当用户十足着力使用诠释书所规定的使用法律诠释注解，且用户未暗里改 动仪内外面结构的情况下，发现仪容不可平时使命时，则制造厂应雅致免费给以更换或修理。

11.4制造厂有权对产物进行革新恕不另行见告。

环保使用期限

本仪器中含有的有毒无益物资或元素在平时使用的条款下不会发生外泄或突变，用户使用该仪器不会对环境形成严重混浊或对其东说念主身、财产形成严重毁伤的期限为10年。有毒无益物资或元素称呼及含量象征见附表。

附表 有毒无益物资或元素称呼及含量象征

部件称呼

有毒无益物资或元素

铅(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

外壳骨子

〇

〇

〇

〇

〇

〇

外壳镀层

〇

〇

〇

X

〇

〇

LCD屏

X

〇

〇

X

〇

〇

清醒板

X

〇

〇

〇

〇

〇

构刀兵

X

〇

〇

〇

〇

〇

变压器

(调压器)

X

〇

〇

〇

〇

〇

开关

X

〇

〇

〇

〇

〇

〇：示意该有毒无益物资在该部件所有均质材料中的含量均在SJ/T11363-2006 圭表规定的限量要求以下。

X ：示意该有毒无益物资至少在该部件的某一均质材料中的含量超出SJ/T11363-2006 圭表规定的限量要求。

注：本产物80%的部件接管无毒无害的环保材料制造qq飞车手游礼包，含有有毒无益物资或元素的部件都因公共技艺水平适度而无法完毕存毒无益物资或元素的替代。
